Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Pełna hydrauliczna wiertnica diamentowa z chaserem gąsienicowym | Wydajność wiertła: | BQ-1000m NQ-700m HQ-500m |
|---|---|---|---|
| Pojemność rotatora: | 4200 N · m (3098 funt x stopa) | Capactiy of Main Hoist: | Siła podnoszenia (pojedyncza / podwójna) 19000 kg / 38000 kg |
| Moc silnika: | 132Kw (180HP) | Przenieś styl: | Crawler |
| High Light: | drilling rig equipment,atlas copco drill rigs |
||
Ogólne wprowadzenie

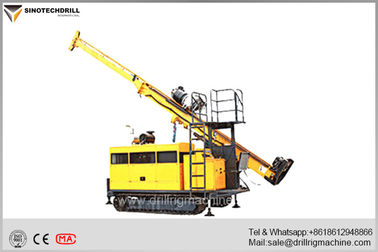

Wiertnica gąsienicowa HYDX-5A nowy model pełnowymiarowej wiertnicy hydraulicznej został opracowany w oparciu o zaawansowaną technikę tego samego rodzaju sprzętu w kraju i za granicą. Wiertnica gąsienicowa ma rozsądną konstrukcję i doskonałą wydajność. Jest łatwy w obsłudze i konserwacji.
Ogólna charakterystyka urządzenia:
Wiertnica gąsienicowa przyjmuje pełną hydrauliczną jazdę, podróżując samymi gąsienicami. Głowica wiertnicza napędzana jest zmiennym silnikiem z funkcją dwustopniowej mechanicznej zmiany biegów, bezstopniowej zmiany prędkości z zaawansowaną i prostą konstrukcją. Rotator jest zasilany i napędzany za pomocą układu łączącego wrzeciono z cylindrem olejowym z łańcuchem. System ma tę funkcję, jeśli tłoczyska cylindra olejowego przesuwają się o pewną odległość, głowica wiertarki poruszająca się podwoi odległość. Maszt można regulować w zakresie od 0 do 90 stopni dla jego otworu wiertniczego z nisko położonym środkiem ciężkości i dobrą stabilnością całego urządzenia. Wiertnica gąsienicowa zapewnia operatorowi ładne pole widzenia oraz szeroki i komfortowy tryb pracy. Wiertnica hydrauliczna HYDX-5A wygląda ładnie w ogólnej strukturze i odzwierciedla myśl projektową zorientowaną na ludzi.
Zalety:
(1) Niezawodna wydajność
W oparciu o wytyczne dotyczące kupowania krytycznych urządzeń pomocniczych na całym świecie, silnik wysokoprężny, pompa hydrauliczna, zawory główne, silniki, reduktory gąsienicowe i kluczowe części hydrauliczne są uznawane za produkty znanych marek w kraju i za granicą.
(2) Wysoko wydajna wiertnica gąsienicowa
Dzięki dużemu momentowi obrotowemu, przydziałowi dużej mocy i rozsądnej konstrukcji konstrukcji oraz zaawansowanej metodzie eksploatacji i długości 6 metrów (19,7 stóp) drążka wiertniczego, wszystko to gwarantuje wysoką wydajność pracy wiertnicy i jej wydajność.
(3) Hydrauliczna wiertnica gąsienicowa do ochrony środowiska
Dzięki mniejszej emisji zanieczyszczeń z silnika Diesla, profesjonalnej konstrukcji redukującej hałas, wiertnica nadaje się do eksploatacji miejskiej i osiągów.
(4) Wiertnica do oszczędzania energii
Przyjmując zaawansowaną technologię kontroli wrażliwości na obciążenia, wiertnica obniżyła zużycie energii i wytwarzanie ciepła do najniższego poziomu.
Dzięki eleganckiemu zarysowi, zwartej strukturze, niezawodnej wydajności i łatwej obsłudze, powinien być priorytetowym sprzętem do wyboru w pełnej hydraulicznej wiertnicy rdzeniowej obecnego rynku krajowego.
Zakres zastosowania
Wiertnica typu HYDX-5A przeznaczona jest głównie do wiercenia w otworach i prostych otworach. Może być używany do eksploracji i poszukiwania geologii, metalurgii, węgla, przemysłu nuklearnego, hydrologii i innych gałęzi przemysłu. Jest to wiertnica rdzeniowa, głównie z wykorzystaniem końcówek diamentowych i węglikowych.
Główny parametr wydajności HYDX-5A
Wciągnik
| Silnik wysokoprężny | Model | Cummins 6CTA8.3-C195 (turbodoładowany i chłodzony wodą doładowania) |
| Przemieszczenie | 8,3L (2,19 galonów amerykańskich) | |
| Moc | 145 kW (195 KM) | |
| Znamionowy RPM (ustawienie fabryczne) | 2200rpm | |
| Drilling Capacity Crawler Drilling Rig | BQ | 1500 m (4920 stóp) |
| NQ | 1300 m (4264 stóp) | |
| HQ | 1000 m (3280 stóp) | |
| PQ | 680 m (2230 stóp) | |
| Głowica wiertła | Silnik rotacyjny | Podwójne silniki hydrauliczne - zmienny i rewersyjny ekspres: SAUER-DANFOSS |
| RPM Hydraulic Crawler Drill Rig | Dwa przesunięcia / płynna zmiana 0-1145 obr./min | |
| Wskaźniki | 1 8.776: 1 2. 2.716: 1 | |
| Otwieracz głowicy | boczny przesuwny z napędem hydraulicznym | |
| Uchwyt hydrauliczny (PQ) | Hydraulicznie otwarty, sprężyny talerzowe, normalnie zamknięty Typ Osiowe moce nośne 222 400 N | |
| Max. Torque Hydraulic Crawler Drill Rig | 4650 N · m (3427 lbf · ft) | |
| Trzymaj średnicę | 121 mm (4,76 cala) | |
| Max. Udźwig wrzeciona | 150 kN (33720 funtów) | |
| Max. Zasilanie | 75 kN (16860 funtów) | |
| Primary Pump Package | Pompa Triplex z tłokiem trójosiowym o zmiennej wydajności do napędzania obrotowego głowicy wiertarskiej, głównego wciągnika, pompy do błota i wciągarki linowej. | Producent: DANFOSS 1st Pump: przy 25MPa 3rd Pump: 102 LPM przy 25MPa |
| Zbiornik hydrauliczny | Pojemność | 420 L (111 galonów amerykańskich) |
| Prędkość podnoszenia (pojedyncza żyła) | 38-70 m / min (nagi bęben) | |
| Pojemność głównego | Siła podnoszenia (pojedynczy drut) | 77 kN (17310 lbf) |
| Średnica drutu stalowego | 18 mm (0,71 cala) | |
| Drut stalowy Długość wiertnicy hydraulicznej gąsienicowej | 50 m (164 stóp) | |
| Prędkość podnoszenia (pojedyncza żyła) | 164m / min (nagi bęben) | |
| Pojemność masztu wciągnika linowego | Siła podnoszenia (pojedynczy drut) | 12 kN (2698 funtów) (nagi bęben) |
| Średnica drutu stalowego | 6 mm (0,24 cala) | |
| Długość drutu stalowego | 1500 m (4920 stóp) | |
| Wysokość masztu hydraulicznego Wiertnica gąsienicowa | 11 m (36 stóp) | |
| Kąt regulacji masztu | 0 ° -90 ° | |
| Kąt wiercenia | 45 ° -90 ° | |
| Karmienie pociągnięciem | 3800 mm (150 cali) | |
| Slippage Stroke | 1500 mm (59 cali) | |
| Feed Pull | 15000 kg (33075 funtów) | |
| Feed Thrust | 7500 kg (16538 funtów) | |
| Rod Pull | 3 m lub 6 m (9,84 stopy lub 19,68 stopy) | |
| Pompa błota | Rodzaj | Pompa Triplex Tłok pompy |
| Model | BW250 | |
| Uderzenie | 100 mm (3,9 cala) | |
| Moc wyjściowa | 250, 145, 90, 52 l / min (66, 38, 24, 14 galonów amerykańskich / min) | |
| Ciśnienie rozładowania | 2,5, 4,5, 6,0, 6,0 MPa (363, 653, 870, 870 psi) | |
| Zacisk nożny | Zakres mocowania | 55,5-117,5 mm (2,19-4,63 cala) przez otwór Ф154 mm (6,06 cala) |
| Inny | Waga | 13000 kg (28665 funtów) |
| Wymiary (dł. × szer. X wys.) | 5600 × 2240 × 2650 mm (220 × 88,2 × 104,3 cala) | |
| Droga transportu | Steel Crawler |
Liczby w tych tabelach zostały obliczone na podstawie doświadczeń terenowych i można racjonalnie oczekiwać. Rzeczywista wydajność wiercenia zależy od narzędzi i warunków, technik wiercenia i używanego sprzętu.
